USGS DRG(アメリカ国内地形図)を使う
USGS Digital Raster Graphics(DRG)


 アメリカ国内の地形図はUSGS(アメリカ地質調査所)が作成していて、日本と同じように地図画像としてデジタル化したものがあります。これをDRG(Digital Raster Graphics)と呼んでいます。
 カシミールの『USGS地図プラグイン』を使用すると、このDRGをカシミールで使うことが可能です。

 対応している地形図は以下のものです。
  • 1:24,000 7.5 minute
  • 1:63,360 Alaska
  • 1:100,000 30x60 minute
  • 1:250,000 1x2 degree
 上記以外のものは未対応です。また、Alaskaや一部の島嶼などの変則図葉は欠落したり正しく配置されないことがあります。

 CD-ROM化したDRGはUSGS地図の取り扱い店よりオンラインで購入できるようです(未確認)。
 しかし、かなりの州のDRGがインターネットから無償で入手可能ですので、必要な地域が該当すればそちらを使うこともできます。

 USGSのDRGホームページ

 このDRGと[USGS地図プラグイン]に関しては、正常に地図が使えなくてもサポートはしません。自己責任で使用して下さい。
Last updated 02.May,2010

[プラグインダウンロード][HOME]

クリックすると拡大
1:24,000 ガネット山付近
1:24,000のDRG画像に、スペースシャトル地形データのSRTM-1を合成して表示した例

クリックすると拡大
1:100,000 ガネット山付近
1:100,000のDRG画像に、スペースシャトル地形データのSRTM-1を合成して表示した例

クリックすると拡大
1:250,000 ウィンド・リヴァー山脈
1:250,000のDRG画像に、スペースシャトル地形データのSRTM-1を合成して表示した例

クリックすると拡大
1:63,360 アラスカ
アラスカの1:65,360のDRG画像に、スペースシャトル地形データのSRTM-1を合成して表示した例

クリックすると拡大
ガネット山付近のカシバード画像
1:24,000のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例

クリックすると拡大
サンフランシスコ 1:24,000
1:24,000のDRG画像例

クリックすると拡大
セントヘレンズ山 1:24,000
1:24,000のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例

クリックすると拡大
アダムズ山 1:24,000
1:24,000のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例

クリックすると拡大
アラスカ・カトマイ山付近 1:65,360
1:65,360のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例

クリックすると拡大
ヨセミテ・ハーフドーム付近 1:24,000
1:24,000のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例

クリックすると拡大
アパラチア山脈 バージニア州 1:24,000
1:24,000のDRG画像をスペースシャトル地形データのSRTM-1で作成した立体地形に貼り付けた例


 DRGを使用するには、下に書きました手順で使用してください。
 なお、ファイルの解凍やエクスプローラが使える知識、ホームページを理解する程度の英語力が必要です。


  1. データを入手します。
    DRGダウンロードサイト(無償) 以下の条件を満たすもののみ使用可能です。
    • ファイル形式がGeoTIFFであり必要な情報があること。TFWファイルの情報では不足なので読みません。
    • 投影法はUTMまたはALBERSで、測地系はNAD27またはNAD83であること。
    下記以外にもダウンロード可能なサイトがあると思います。見つけたらDAN杉本までお知らせ下さい。
    共通
    Libre Map Project
    ここにまとまってある。地形図自体も新しいのでまずはここで探すとよい。
    アラバマ州
    1:24,000 Geological Survey of Alabama
    1:100,000 Geological Survey of Alabama
    1:250,000 Geological Survey of Alabama
    アリゾナ州
    1:24,000 Arizona Regional Image Archieve
    1:100,000 Arizona Regional Image Archieve
    1:250,000 Arizona Regional Image Archieve
    メールアドレス等登録が必要。
    アイオワ州
    1:24,000 Iowa Department of Natural Resources
    左フレームから [7.5' Topographic Maps] を選び、DRG in TIFF format ファイルをダウンロード。
    アイダホ州
    1:24,000 INSIDE Idaho
    1:100,000 INSIDE Idaho
    1:250,000 INSIDE Idaho
    アラスカ州
    1:65,360 Alaska Geospatial Data Clearinghouse
    1:250,000 Alaska Geospatial Data Clearinghouse
    アルファベット順。1:25,000 は使えません。また一部の図面が欠落することがあります。
    イリノイ州
    1:24,000 Illinois Natural Resources
    1:100,000 Illinois Natural Resources
    1:250,000 Illinois Natural Resources
    インディアナ州
    1:24,000 Purdue University
    ヴァージニア州
    1:24,000 Univerity of Virginia Library
    1:100,000 Univerity of Virginia Library
    1:250,000 Univerity of Virginia Library
    ファイルの先頭文字がCは1:250,000、Fは1:100,000、Oは1:24,000。ファイル名を間違えている物あり。正しく読めない。
    ウィスコンシン州
    1:24,000 Wisconsin Department of Natural Resources
    オクラホマ州
    1:100,000 EROS Data Center
    tif.gzファイルのみ必要。
    カリフォルニア州
    1:24,000 The California Spatial Information Library
    1:100,000 The California Spatial Information Library
    1:250,000 The California Spatial Information Library
    カンザス州
    1:24,000 DASC GeoDatabase Catalog
    1:100,000 DASC GeoDatabase Catalog
    1:250,000 DASC GeoDatabase Catalog
    左フレームの下の方にある[DIGITAL RASTER GRAPHICS (DRG) UTM NAD 27]をクリック。右側の[Download Data]の隣をクリック。24K, 100K, 250Kフォルダにあるzipを落とす。
    コロラド州
    1:24,000 mountain-prairie.fws.gov
    ジョージア州
    1:24,000 USGS
    1:100,000 USGS
    1:250,000 USGS
    テキサス州
    1:24,000 TEXAS NATURAL RESOURCES INFORMATION SYSTEM
    ここのDRGは使えない物と使える物がある。使えない物はカシミールにドロップしても認識しない。
    テネシー州
    1:24,000 TnMaps.net
    デラウェア州
    1:24,000 Delaware Geological Survey
    地図をクリックして選び、さらに必要な地域をチェックする。[Submit]をクリック。[DRGs]-[TIFF]の[Y]をクリックしてダウンロード。ただし測地系はNAD83
    1:100,000 Delaware Geological Survey
    1:250,000 Delaware Geological Survey
    ニュージャージー州
    1:24,000 Rutgers Geography Topographic Map Dwonload Depot
    ニューメキシコ州
    1:24,000 NM Search and Rescue Resources
    1:100,000 NM Search and Rescue Resources
    1:250,000 NM Search and Rescue Resources
    ニューヨーク州
    1:24,000 NYS GIS Clearinghouse
    [USGS Digital Raster Graphic (DRG) Quadrangle]の方をダウンロードする。
    ネバダ州
    1:24,000 W.M. Keck Center
    1:100,000 W.M. Keck Center
    1:250,000 W.M. Keck Center
    ノースダコタ州
    1:24,000 North Dakota's source for State
    1:100,000 North Dakota's source for State
    フロリダ州
    1:24,000 Land Boundary Information System
    1:100,000 Land Boundary Information System
    1:250,000 Land Boundary Information System
    [Enter FTP Site] をクリックし、25万図名から選ぶ。ファイルの先頭文字がCは1:250,000、Fは1:100,000、Oは1:24,000。TIFファイルのみ必要。
    ペンシルバニア州
    1:24,000 Pennsylvania Spatial Data Access
    アルファベット順。tifファイルのみ必要。
    ミズーリ州
    1:24,000 University of Missouri-Columbia
    1:100,000 University of Missouri-Columbia
    1:250,000 University of Missouri-Columbia
    モンタナ州
    1:24,000 Natural Resource Information Ssystem
    1:100,000 Natural Resource Information Ssystem
    1:250,000 Natural Resource Information Ssystem
    ユタ州
    1:24,000 Utah Division of Water Rights
    1:100,000 Utah Division of Water Rights
    1:250,000 Utah Division of Water Rights
    ルイジアナ州
    1:24,000 The Louisiana Statewide GIS
    1998年以前のデータと以後のデータでは測地系が異なるので合成できない。
    1:100,000, 1:250,000 もあるがデータフォーマット不足で使用不可。
    ワイオミング州
    1:24,000 Wyoming Geographic Information
    1:100,000 Wyoming Geographic Information
    1:250,000 Wyoming Geographic Information
    ワシントン州
    1:24,000 University of Washington (oで始まるファイルが1:25,000)
    1:100,000 University of Washington (fで始まるファイルが1:100,000)
    1:250,000 University of Washington (cで始まるファイルが1:250,000)

    DRGのCD-ROM購入サイト(有償) CD-ROMを購入する場合は下記のサイトがあります。ただし、CD-ROMでの動作テストはしてませんので、使えるとは思いますが自己責任で行って下さい。
    USGS Business Partner Program
    USGS Business Partner Program
    USGS公式のCD-ROM販売業者リスト。
    Geo Community
    Geo Community
    このサイトはCD-ROM販売でなくて、ダウンロードサイト。チャージしてダウンロードする。データによってはフリーだがDRGは有料。

  2. ダウンロードしたデータが圧縮されている場合は解凍し、同一のフォルダに置きます。
    zipなどで圧縮されている場合は解凍してできた拡張子がTIFのファイルのみを同一のフルダにおいて下さい。TIFファイル以外は不要です。

  3. 地図の変換
    カシミールで扱える「ビットマップ地図ファイル」形式に変換します。
    『USGS地図プラグイン』が必要ですので、ダウンロードしてインストールしてください。
    エクスプローラからTIFファイルのうち1つをカシミールにドラッグ&ドロップします。

  4. ファイルの指定
    ファイル変換のメニューが出ます。
    なお、このメニューは[ツール]-[USGS地図ツール]-[DRGの変換]を使ってもOKです。



    [TIFファイル] には変換するTIFファイル名を入力します。
    [フォルダ内のすべての画像を変換する] にチェックを付けると、指定したTIFファイルと同じフォルダの画像をすべて変換します。
    [すでに変換済みの画像は無視する] にチェックを付けると、すでに「ビットマップ地図ファイル」に変換済みのものを除外します。

  5. ビットマップ地図ファイルの指定
    変換した画像を収録する「ビットマップ地図ファイル」を指定します。



     新規に作成する場合は [新規に作成する] を選びます。
     一度作成した「ビットマップ地図ファイル」に追加する場合は [現在開いている地図ファイルに追加する][以前に作成した地図ファイルに追加する] を選んで下さい。
     ただし、違う縮尺のDRGを同じ「ビットマップ地図ファイル」に収録することはできません。最低でも縮尺毎に「ビットマップ地図ファイル」を作成する必要があります。
     また、DRG以外の「ビットマップ地図ファイル」(たとえば日本の地図画像)に追加することはできません。

  6. ファイル名(新規の場合)
     新規に作成する場合は、「ビットマップ地図ファイル」のファイル名を決めます。



     「ビットマップ地図ファイル」は<ヘッダ>+<数字>という形式になります。<数字>の部分はソフトが自動的に付加しますので、作成先のフォルダと<ヘッダ>のところだけ決めます。
     作成先のフォルダは十分な空き容量のあるディスクを指定してください。デフォルトはカシミールのフォルダの下のMapImageですが、そこに作る必要はありません。
     [地図を圧縮する] にチェックを付けると地図を圧縮してディスクを節約します。

  7. サイズの指定(新規の場合)
     次に1枚あたりの地図のサイズを指定します。(DPI値の指定に相当します)
     大きいと画面上の縮尺が大きくなります。任意のサイズも選択可能ですが、もとのTIF画像よりも大きくすると粗い画像になりますのでご注意下さい。

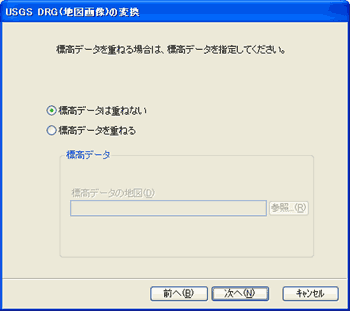

  8. 標高データの重ね合わせ(新規の場合)
     DRGに重ねる標高データ(たとえば、スペースシャトル地形データなど)あれば、ここで指定できます。
     重ね合わせは後からでも可能ですので、ここで指定しなくてもかまいません。




  9. 変換スタート
     [次へ]をクリックすると変換が開始されます。



     変換中に途中で中止した場合は、そこまで変換した部分は使えます。

  10. 完了
     変換が終われば変換後の「ビットマップ地図ファイル」を開くことができます。



     「ビットマップ地図ファイル」は [ファイル]-[地図を開く] で[ビットマップ地図]または[標高データ+地図画像]のカテゴリに分類されます。
     変換済みのTIFファイルは不要ですので、破棄してもかまいませんが、可能であればバックアップしておくとよいでしょう。

注意事項

  • ダウンロードしたTIF画像によっては必要な情報や測地系が欠落している物があり、変換できないものもあります。
  • NAD27とNAD83の地図画像は接合できません。別々の[ビットマップ地図ファイル]にしてください。
  • 広範囲の画像を1つの「ビットマップ地図ファイル」に変換できないことがあります。この場合は「ビットマップ地図ファイル」を2つに分けてください。

その他の機能

  1. 地図の修復
     なんらかの理由で、変換中にカシミールが落ちたり、PCの電源が落ちると、変換先の「ビットマップ地図ファイル」が使えない状態になってしまいます。
     この場合は、[ツール]-[USGS地図ツール]-[地図の修復]で修復したい「ビットマップ地図ファイル」を選び、修復することができます。

  2. 圧縮の解除と再圧縮
     圧縮して作成した「ビットマップ地図ファイル」の圧縮を解除して、BMP形式にするには、『地図画像プラグイン』をインストールして、[ツール]-[地図画像ツール]-[圧縮の解除]で行えます。
     また、解除したものを再圧縮、あるいは圧縮していないものを圧縮するには、同じく『地図画像プラグイン』をインストールして、[ツール]-[地図画像ツール]-[ビットマップ地図の圧縮]で行えます。

  3. TIF画像の追加
     あとからダウンロードしたTIF画像を「ビットマップ地図ファイル」に追加するには、地図の変換の2頁目で [現在開いている地図ファイルに追加する][以前に作成した地図ファイルに追加する] を選んで下さい。

  4. 部分的な地図の削除
     地図上で右クリックし[ここの地形図を削除する]を選ぶと、部分的な(ほぼもとのTIF画像単位)で地図を削除できます。

  5. TIFファイルのファイル名
     地図上で右クリックし[USGS DRG 地図画像]-[ここの地図ファイル名]を選ぶと、その部分に必要なTIFファイル名を表示します。これを見て欠落部分のTIFファイルを入手するのに参考にして下さい。
     ただし、アラスカなどの変則図面ではファイル名が正しくないことがあります。

参考事項

  1. 標高データ
     DRGに重ねる標高データには、スペースシャトル地形データが手っ取り早いです。
     重ね合わせるには、[編集]-[標高データの重ね合わせ]を使って下さい。
